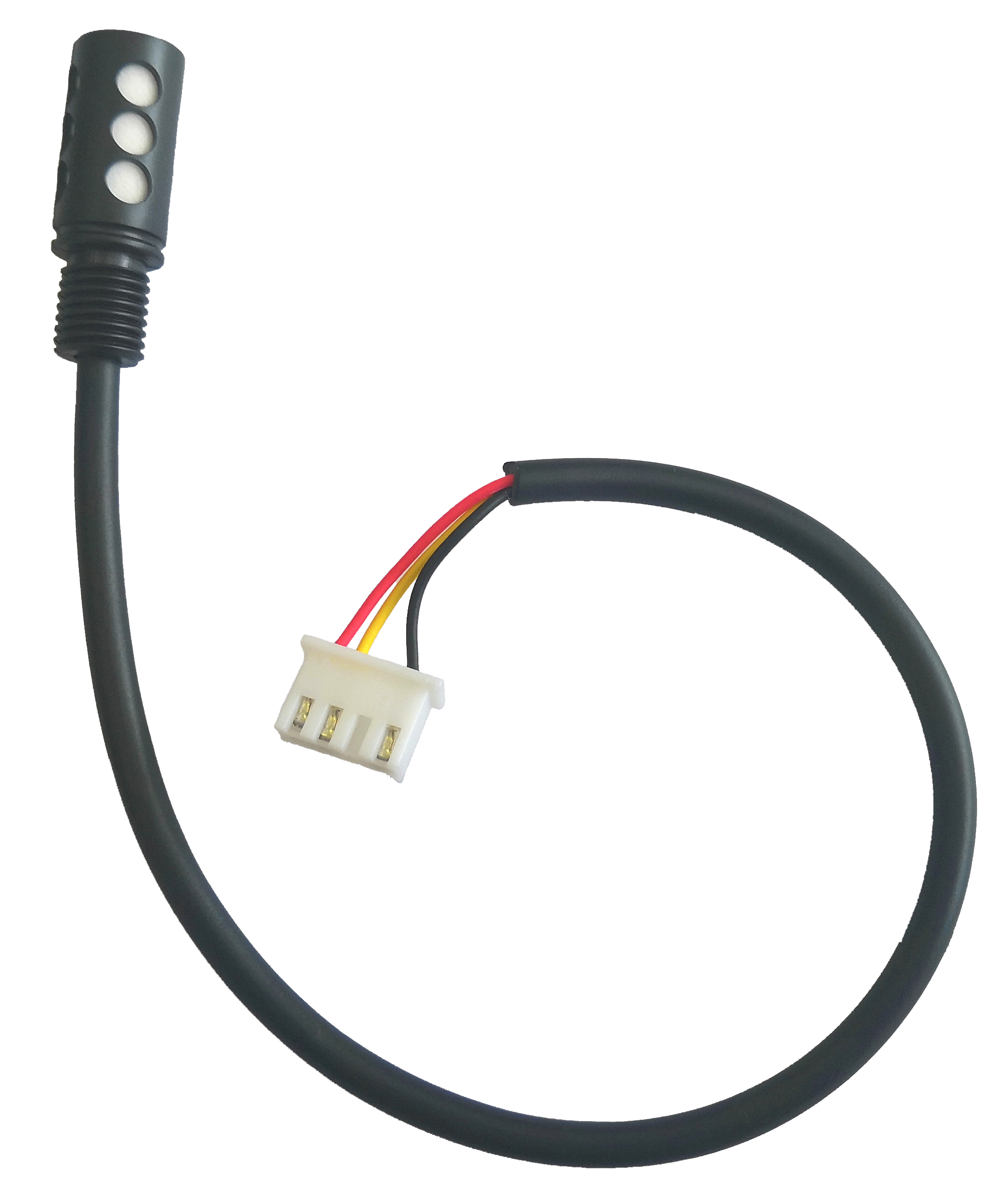

H1335系列湿度模块
|
|
H1335系列湿度传感器模块，是建立在SHT系列集成温湿度传感器平台基础上的，高可靠和高精度的 湿度测量产品。其微小的体积，2.4V至5.5V宽的供电电压，比例电压输出，以及特别设计的防水 透气保护措施，使其适用于多种应用场合。 本公司运用成熟的技术，设计的这款湿度测量模块，具有优良的高可靠性和长期稳定性 |
|
湿度传感器性能
|
|||
|
参 数 |
指 标 数 据 |
单位 |
说 明 |
|
工作电压（VDD） |
2.4~5.5 |
VDC |
|
|
极限电源电压 |
-5.0~14.0 |
VDC |
过高或反接会损坏探头 |
|
平均工作电流 |
300 |
μA |
VDD = 5.0V |
|
测量范围 |
0～100 |
%RH |
|
|
电压输出 |
比例电压输出，见Figure 5 |
|
见产品选型代码3 |
|
负载能力 |
≥50 |
KΩ |
负载过重会使电路产生温升，影响温湿度测量准确度 |
|
工作温度 |
-40～80 |
℃ |
|
|
存储环境 |
-40℃～80℃ 0%RH～100%RH（非凝结） |
|
|
|
连接方式 |
4*2.5端子 |
|
详见产品外形结构图 |
|
外形结构 |
见外形结构图 |
|
|
|
滤芯 |
20um微孔防水透气罩 |
|
|
|
传感头螺纹 |
M8.0*1.25 |
mm |
|
|
外壳材料 |
黑色ABS |
|
|

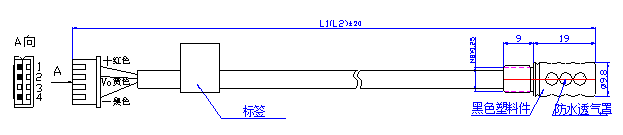

| 外形结构及其电气连接 |
 |
|
湿度传感器性能
①、在恒定条件下，多个连续测量规定的重复性标准偏差的3倍。 ②、理想形状（线性曲线）的最大偏差 ③、在25℃和1m/s气流条件下，湿度从10%RH至90%RH阶跃的63% 取下防水透气保护罩可加快响应时间至8S。 ④、某些条件下（如冰面），可达＜0.5%RH/yr，溶剂、胶粘剂、 特殊包装材料下可能更高 |
