TH2320系列温湿度/露点/焓值变送器

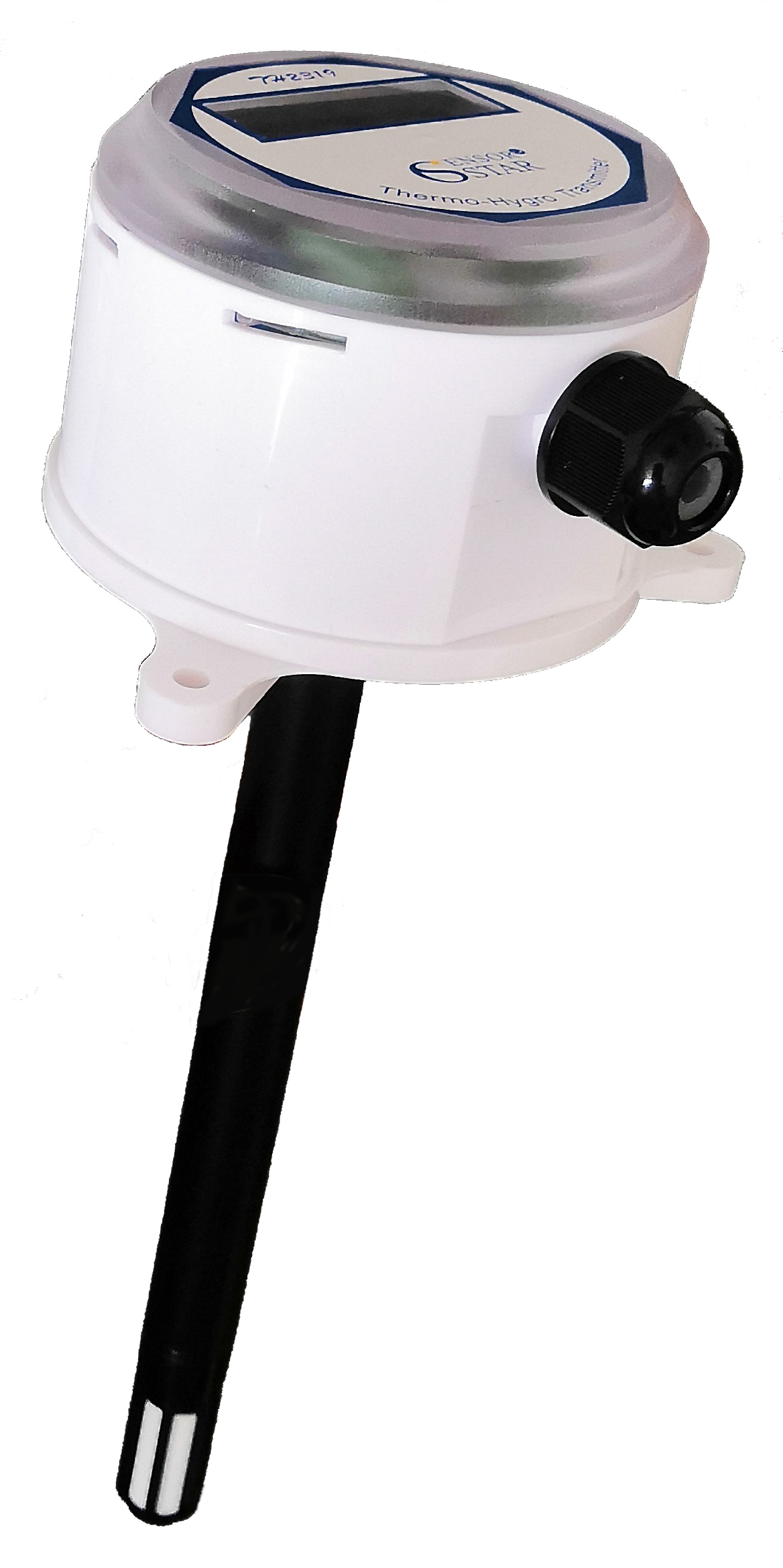

复件2319长杆图

产品特点

敏感元件采用进口集成温湿度传感器

标准电流、电压信号输出，温度测量范围可选

探头工作温度区域可达 -40～120℃

探头外加专用的过滤管，防水、防尘效果优异

具有加热除湿功能（95%RH），抗结露能力强，适于高湿环境下长期工作

快速响应时间，优异的长期稳定性

传感器外置，有效减小变送电路自发热带来的影响

应用场所

广泛用于室外、通讯机房、智能楼宇、地铁、商场、图书馆等场所的温湿度测量与过程控制。特别针对高温，防尘，防水要求的工业应用场合。

技术参数

	温度	湿度
测量范围	见产品选型	0%RH～100%RH

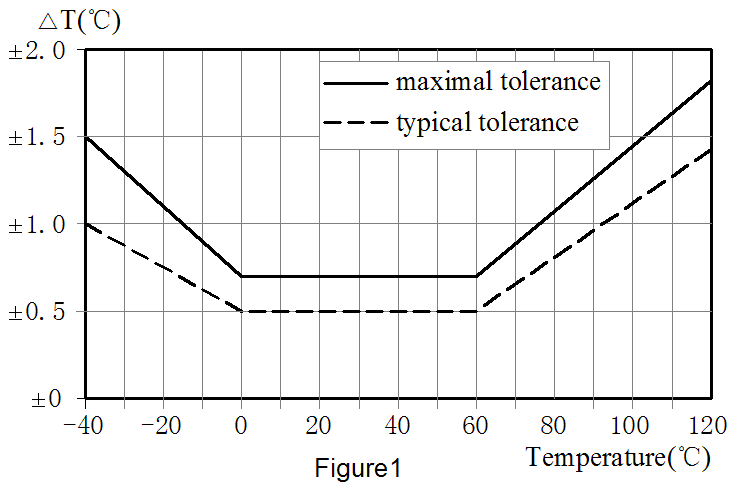

准确度	≤±0.3℃（@25℃，典型）全温范围准确度见Figure1	≤±3%RH（@25℃，20%RH～80%RH，典型）其它范围准确度见Figure2
长期稳定性	< 0.1℃/年	< 0.5%RH/年
响应时间	< 15S	< 12S（63%）
信号输出	二线制：4～20mA，三线制：4～20mA / 0～5V / 0～10V可选
供电电源	三线制0～10V输出：15V～24V DC，其余：12V～24V DC
电路工作温度	－25℃～70℃
存储环境	－40℃～80℃（非凝结）
连接方式	3位/4位接线端子（间距5.08 mm，适用于16AWG以上线规线缆）
负载能力	二线制：小于（VDD-7V）/0.02，三线制：电流型小于250Ω、电压型大于10KΩ
静电防护能力	接触放电为6KV，空气放电为8KV
浪涌防护能力	±2000V，电压波形1.2/50us，内阻12Ω
防护等级	IP65
外壳材料	PC工程塑料

产品选型
