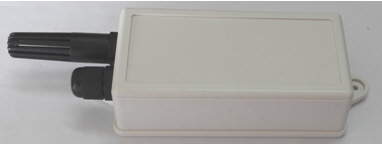

TH05PM2.5-M变送器
 |
产品描述
TH05PM2.5-M变送器是一种是一款集温湿度、PM2.5浓度 测量于一体的设备，可壁挂或吊顶安装。 本产品采用激光探头，能够精确测量室内空气中单位 体积内的粉尘颗粒个数，通过数学计算及科学标定输 出颗粒物质量浓度（μg/m³）。 温湿度测量选用瑞士集成的温湿度传感器，响应迅速，测量精度高。 |
产品特色 ● 温度、湿度、PM2.5 浓度三合一变送器 ● 经过专业的仪器校准 ● 标准Modbus-RTU通讯协议，RS485信号输出
● 温湿度传感器探头外置，使测量更加准确 ● 体积小，易于安装和维护 ● 产品1年质保，正常使用无需维护 |
技术数据指标
|
PM2.5质量浓度 |
|||
|
传感器类型 |
激光散射光度计 |
粒径检测范围 |
0.3~2.5 μm |
|
测量范围 |
0 ～500 μg/m³ |
测量方式 |
动态测量（30S连续或6S/min） |
|
测量误差 |
±15 μg/m³ |
激光探头寿命 |
动态工作模式下最长可达8年 |
|
稳定性 |
±10 μg/m³ |
工作温度 |
0 ~ 40 ℃ |
|
温湿度技术指标 |
|||
|
温度测量范围 |
－40℃～80℃ |
湿度测量范围 |
0%RH～100%RH |
|
温度测量误差 |
≤±0.5℃（@25℃，典型） 全温范围误差≤±1.0℃ |
湿度测量误差 |
≤±4%RH（@25℃，20～80%RH） 其它范围误差≤±6%RH |
|
温度长期稳定性 |
< 0.1℃/年 |
湿度长期稳定性 |
< 0.5%RH/年 |
|
温度响应时间 |
< 15S（63%） |
湿度响应时间 |
< 12S（63%） |
|
整机技术参数 |
|||
|
电源电压 |
12~24 V AC/DC |
输出信号 |
RS485接口，标准Modbus-RTU协议 |
|
工作电流 |
＜120 mA |
外壳材质 |
ABS工程塑料 |
|
储存环境 |
-40~ 80 ℃ 5~95%RH（非冷凝） |
外形尺寸 |
120*60*35mm，探头长度53mm 安装孔距：136mm |
通讯协议
波特率：9600 8位数据位，1位停止位，无校验
主机读操作：
|
功能 |
地址 |
命令 |
地址高8位 |
地址低8位 |
操作数量高8位 |
操作数量低8位 |
CRC16 Lo |
CRC16 Hi |
|
读地址 |
00 |
03 |
00 |
00 |
00 |
01 |
85 |
DB |
|
读温湿度 |
ADD |
03 |
00 |
02 |
00 |
02 |
|
|
|
读PM2.5 |
ADD |
03 |
00 |
0A |
00 |
01 |
|
|
从机响应：
|
功能 |
地址 |
命令 |
字节长度 |
内容 |
CRC16 Lo |
CRC16 Hi |
|
读地址 |
00 |
03 |
02 |
00 ADD |
|
|
|
读温湿度 |
ADD |
03 |
04 |
温度（D0D1）湿度（D2D3）,有符号定点整型数据，为实际数值的10倍。 |
|
|
|
读PM2.5 |
ADD |
03 |
02 |
PM2.5数值（D0D1）， 无符号定点整型数据。 |
|
|
主机写操作：
|
功能 |
地址 |
命令 |
地址高8位 |
地址低8位 |
操作数量高8位 |
操作数量低8位 |
字节长度 |
内容 |
CRC16 Lo |
CRC16 Hi |
|
写地址 |
00 |
0x10 |
00 |
00 |
00 |
01 |
2 |
00 ADD |
|
|
从机响应：
|
功能 |
地址 |
命令 |
地址高 8位 |
地址低 8位 |
操作数量 高8位 |
操作数量 低8位 |
CRC16 Lo |
CRC16 Hi |
|
写地址 |
00 |
0x10 |
00 |
00 |
00 |
01 |
|
|
CRC校验生成多项式0xA001
