SPT5212系列压力变送器
 |
SPT5212系列压力变送器采用陶瓷压力探头及德国进口连接件，具有良好的稳定性和可靠性，抗冲击能力强。 变送器电路部分选用优质进口元器件，具有抗浪涌、反极性保护、防电磁/射频干扰等功能。 变送器电气接口采用工业DIN插头，具有IP65密封防护等级。 可满足欧盟ROHS指令要求。 本产品主要应用于空调、压缩机等专用领域
量程可选范围： 最小：0 ～ 5Bar 最大：0 ～ 100Bar 具体量程范围根据客户要求定制 |
产品选型
|
产品系列 |
测量方式 |
量程 |
单位 |
压力接口 |
输出方式 |
接线端子 |
||||||
|
SPT5212 |
标准型 |
无 |
表压 |
数字 |
B |
Bar |
1M |
M20*1.5 |
1 |
1~5V |
1 |

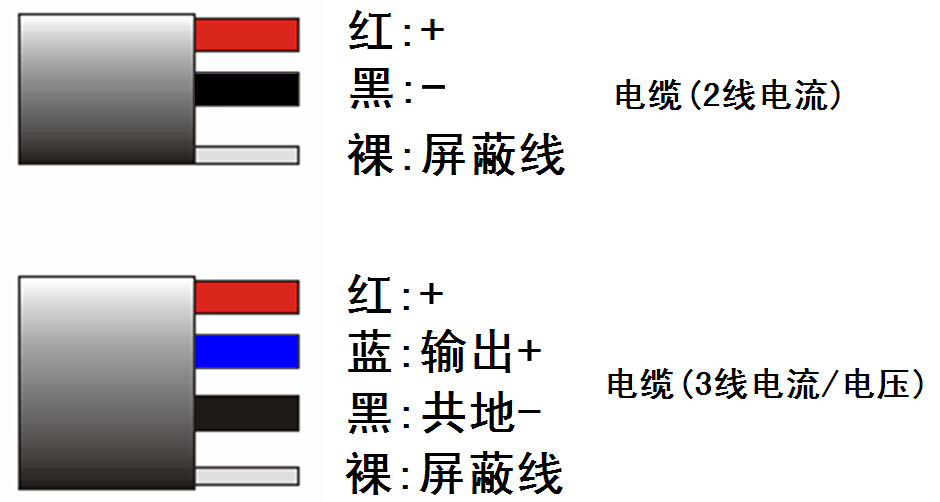

直接引线 |
|
SPT5212E |
高温型 |
S |
负压 |
M |
MPa |
2M |
M14*1.5 |
2 |
0~5V |
2 |
- |
|
|
|
|
A |
绝压 |
K |
KPa |
4G |
G1/4” |
3 |
4~20mA |
3 |

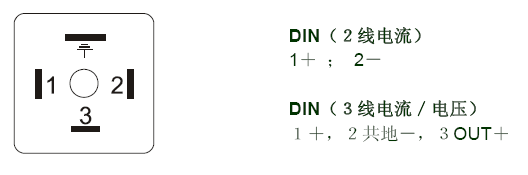

DIN接头 |
|
|
|
|
C□T□ |
复合压 |
|
|
4N |
1/4NPT |
4 |
0.5~4.5V |
|
|
|
|
|
|
|
|
|
|
ZL |
7/16”UNF-20 |
|
|
|
|
|
举例：SPT5212-10B1M23 输出0~5V，密封表压，量程0~10Bar，M20*1.5压力接口，DIN插头。
注：⑴ “S”：负压代表零点为-100KPa；“A”：绝压，真空为零点。
⑵ 复合压选型“T”前后均为数字＋单位代码，代表量程范围起点和终点。例如：C50KT100B 即量程为50KPa~100Bar
⑶ 直接引线默认线缆长度为200cm。
|
参数 |
数值 |
参数 |
数值 |
|
测量范围 |
0～5Bar至0～100Bar |
压力过载 |
2×100%FS |
|
|
见产品选型 |
疲劳寿命 |
500×106次压力循环 |
|
静态精度 |
±0.2%FS 、±0.5%FS、±1.0%FS |
响应时间 |
≤5mS |
|
供电电源 |
9V～30V DC |
螺纹接口 |
见产品选型 |
|
绝缘电阻 |
≥100MΩ @500VDC |
外壳护套材料 |
304不锈钢和NYLON插头 |
|
长期稳定性 |
优于0.15%FS/年 |
内部接液部件 |
304不锈钢、陶瓷、氟橡胶 |
|
补偿温度 |
-10℃～+70℃ |
测量介质 |
与以上材料兼容的气体或液体 |
|
介质温度 |
-40℃～+85℃，-40℃～+135℃(PT212E) |
防护等级 |
IP65 |
|
存储温度 |
-40℃～+85℃ |
电气接口 |
见电气连接 |
|
温度漂移 |
≤±0.01%FS/℃ |
静电抗扰度 |
空气放电 8kV，接触放电 4kV |
|
最大负载RL |
电流型：(UIN-9V)/0.02Ω |
浪涌抗扰度 |
±1000V（RG=12Ω） |
|
电压型：≥10kΩ |
标准配线长度 |
1.0m |
